鋁鑄件檢測技術對于工業生產有很大影響，影響著工業生產的經濟效益與生產速度，X 射線作為工業鑄件檢測中常用的技術已經成為大眾化的技術，在 X 射線中 DR 成像技術是最合適用于工業生產的。
DR成像技術的組成
DR 系統不僅應該是靜態的成像，還要確保工件在這個過程中正常運行，檢測器還必須能夠檢測工件運轉時的動態成像檢測，動態成像是 DR 成像技術較其他檢測技術更為先進、精確的地方。DR 成像技術通過對鑄件的檢測，任何角度的實際基板材料厚度都可以被 X 射線滲透投射到探測器上，隨著普通攝影膠片，工件最大厚度度 230mm，而且，通過探測器的厚度射線管的電壓至少為 400kV，所以，選擇需要選用 mg452 類型（最大管電壓為 450kV）X 射線徑向射源。工業 DR 掃描成像系統的原理可以簡化為：單一的 X 射線對受檢驗工件檢驗形成 X 射線成像檢測，以數字影像系統得到的數字影像，再通過成像處理軟件及分析系統進行分析，**得到清晰的測試結果。如下圖1、圖2：

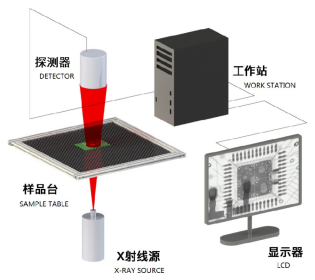

圖1 X射線數字實時成像檢測（DR）成像原理

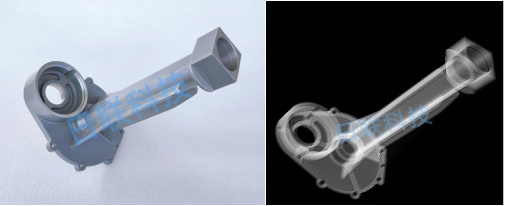

圖2 鋁鑄件X 射線DR檢測圖像
鋁鑄件檢測的 X 射線 DR 成像應用特征
對于鋁合金低壓砂型鑄造部件，經常用到的是鋁—硅（Si Al）材料 ZL114A 和 ZL105 系列材料，這兩種材料的鑄造性能比其他材料要好，特別是ZL114A 材料低壓砂型鑄件，單次拉伸強度試驗 σb一般都不會高于 250MPa，它的擴展只會達到 9%，所以，拉在一定范圍內，伸長率與伸長率呈負相關。鑄造材料的晶粒一般大于焊縫的晶粒均勻性，且容易出現各種鑄造工藝缺陷，但是它的形狀一般是立體型。如下圖3：

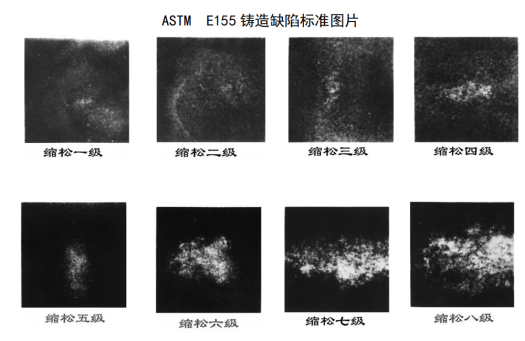

圖3 鋁鑄件鑄造缺陷圖譜
（1）鑄造鋁合金密度大概為 2.7g/cm 3 左右，通常是鋼材料的 1/3，鋼質量密度大概為 7.8g/cm 3 ，空氣質量高于鋼許多的，這就是它所需要的。X 射線檢測技術，秘密分辨率高于鋼。
（2）鑄造鋁合金材料 X 射線輻射的吸收作用較弱。鋼材料，因?yàn)樗拇至?，使?*得到的檢測成像比鋁鑄件檢測成像要粗糙，而且增加了信號的噪聲，降低了信噪比，所以對于鋁鑄件比鋼材料更加需要 X 射線檢測，硬件的產品質量要求更好的成像質量和成像掃描的積分和算法需要更多的高要求。
（3）因?yàn)樗氰T造，因此，鋁鑄件的表面光滑的，鋁鑄件（ZL114A 材料）塊是一個質地比較均勻物塊，經過檢測之后得到的成像是比較流暢灰色形狀，雖然有的厚度為 1mm，但灰色區域仍然可以區分開來。但是，在實際工業工程中化工生產，鑄造表面原表面，即使毛刺，沖擊試驗的影響，這提出了一種更高的檢測需求，實際檢測過程，這些已知的干擾因素必須排除在外。
（4）鋁鑄造件的規則和形狀都比較平滑。檢測得到的成像易于識別和分析。但是也有些情況下得到的成像質量并不高，而且有形變等現象。鑄件與測試裝備的水平面不平行，所以有一個一定要注意的問題，鑄件在檢測的時候，一定要與測試裝備處于垂直的位置，只樣才能形成正常的檢測圖案。目前，使用這種狀態系統的檢測出的缺陷會大幅度下降。
（5）鋁鑄件的單壁 DR 掃描成像質量比較好，但是雙壁掃描圖像的質量卻有所下降，但是它也能清楚地區分缺陷圖像和正常圖像。如果鑄件結構，出現三層的出現墻，四層以上的墻體成像現象，為了減少誤差分析，應盡量避免這種情況出現（條件允許的情況下優先考慮單臂單影、其次雙臂單影、**雙壁雙影）。在這種情況下，圖像的空間分辨率將會下降，出現陰影圖像檢測效果，這時，如果你要檢查的話可以換膠卷照相成像檢測。
（6）X 射線機的聚焦尺寸 DR 圖像清晰度高的，通常應優先考慮。數字成像理論是被認為利用微米級焦點 X 射線徑向的，而微米級焦點 X 射線源是有缺陷的，主要缺點是焦點功率過高，冷卻問題難以解決。另外為了便于生產過程，具有相同材料的梯形孔型像質計（孔的尺寸 5mm，4mm，3mm 和其他類型）做缺陷比對及精度確認，這些人工孔的加工精確度很高，可作為測量標準缺陷圖像大小的參照物。如下圖4：

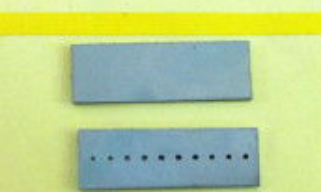

圖4 梯形孔型像質計
（7）動態DR掃描成像效率通常高于靜態成像，在雙壁掃描成像中呈現前后兩面不同旋轉方向，可以清楚地看出缺陷，與此課程體系研究，如直徑600mm，長 800mm 缸鋁鑄件，大約需要 3-5min，靈敏度和分辨率要求不高，可以選擇動態掃描檢測模式，用來提高檢測效率。
（8）DR 圖像分為黑白兩種顏色，黑色和白色圖像顯現的分辨率通常高于彩色圖像顯示。在黑白色中灰度顯示高清晰度，識別小缺陷更明顯。如下圖5：

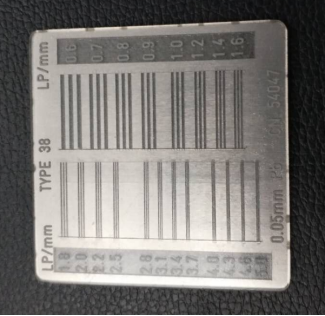

圖5 分辨率測試法
鋁鑄件比較常見缺陷的成因及特征

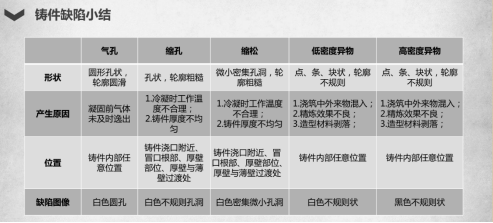

圖6 常見的鋁鑄造件缺陷小結
（1）氣孔產生于鋁鑄件金屬凝固過程中，一般在光滑的表面，一個單一的或在一組，主要成分是 H 2 或鈷，如金屬或環境濕度會產生 H 2 ，在金屬熔化過程中氧不完整，它會產生有限氣孔，圖像顏色模式呈現一定大小程度的圓形或橢圓形黑色區域。
（2）針孔缺陷是鑄造金屬由于氣體凝固收縮，產生一定長度密態分布的微型孔柱，一般分布在鑄件個別位置。彩色圖像密集形成圓形或長的黑色區域，表現為圓型針孔或細長型針孔。針孔的長度是遠大于截面尺寸的，而且它的危害程度也比氣孔嚴重。
（3）收縮（疏松）是在冷卻和凝固過程中將熔融金屬澆注到模腔中，不規則形成液態金屬不足及時三維三腔，一種具有枝晶的粗粒，經常在鑄造終于凝固的地方，當孔在集群中松木。收縮或松散的顏色顯示黑色色帶的圖像，呈云與霧海綿體或棉花形狀。
（4）裂紋是在凝固階段結束時，鑄件凝固成固體當溫度很涼爽，由于外部或內部的壓力，或通過兩種力量共同努力由中間寬度形成的線性裂紋缺陷，顏色有彎曲和不規則形狀的細黑線，一般分為冷裂紋和熱裂紋兩種。熱裂紋一般沿晶體分布低熔點晶間撕裂，圖像有交叉和分裂行為；冷裂紋一般是穿晶開裂，有兩尖角，中間略寬。X 射線膠片上的圖像清晰、邊界鋒利，沒有分叉現象。
（5）異物是殘留在鑄件的表面部分和內部部分的雜質，而且組織成分不同于其他基質金屬等。夾雜物一般可以分為兩種：金屬夾雜物和非金屬夾雜物。其中金屬夾雜物一般都包含高熔點類金屬。這類金屬在 X 射線上的分成像通常為白色區域。非金包含更復雜，一般有渣、沙、冶金反應氧氣（硫黃）團聚、Si、Li 等。
X射線（DR）技術在壓鑄鑄造行業中的作用
X射線數字實時成像檢測（DR）技術在壓鑄鑄造行業里不單單是臺檢測設備，它更是一雙眼睛，只有有了這雙眼睛，才能清清楚楚的知道鑄件的內部真實情況，才能很好的發揮以下三大作用：
（1）模具首件生產時，確認模具流道，排氣，料餅大小等工藝設計的是否合理，根據壓鑄件內部氣孔和縮松 情況，判斷模具是否要改工藝;
（2）在壓鑄過程中，定期對壓鑄件進行X光抽檢，根據抽檢的情況判斷壓鑄機的進料速度，壓力，保壓時間等參數是否設置合理或者有沒變化，通過定期抽檢和調整壓鑄機的參數來達到良品率的提高。務必知道，壓鑄機一定能通過調整各種參數來達到減少氣孔的目的，這個是壓鑄廠的**師傅和技術人員都認同的說法;
（3）工件在批量機械加工前，對這批件做X光檢測，根據檢測情況來判斷這批件有沒有加工的可行性，會不會出現這種零件在加工了好幾道工序后，后面才發現有氣孔或疏松導致氣密性不好要報廢，這樣會造成人力物力及時間的大量浪費；
在鋁鑄件檢測中 X 射線 DR 成像技術的應用，可以較好檢測出鋁鑄件的缺陷，對工業生產領域中減少事故發生起預防作用，對生產質量和效率都有很大的幫助。DR 成像技術的應用彌補了以往技術檢測的缺點和弱點，對工業工程技術有很大的參考價值。
